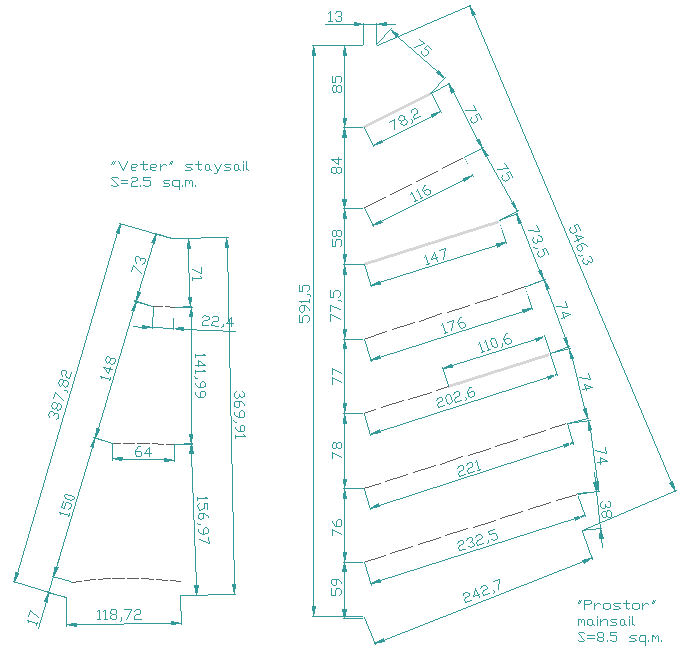

Рисунки парусов
Грот
- штатный, 8.5 кв.м.
- Диаметр ликтроса - 8 мм.
Стаксель
- от катамарана "Ветер" фирмы "Тритон", 2.5 кв.м.
- штаг стационарный
- по задней шкаторине - серп
Размеры сняты с точностью до 0.5 см.
Жирной линией показаны лат-карманы, пунктирной - места соединения полотнищ.
Боуты на рисунке отсутствуют.
Размеры в сантиметрах.
Жирной линией показаны лат-карманы, пунктирной - места соединения полотнищ.
Боуты на рисунке отсутствуют.
Размеры в сантиметрах.
