ПНЕВМОКАТАМАРАН-ПАРУСНИК

Наполненный ветром тугой парус... Этот извечный символ романтики никого не оставит равнодушным. И нет ничего удивительного в том, что число энтузиастов парусного спорта с каждым годом все возрастает. Сегодня их значительно больше, чем могут принять яхт-клубы, поэтому работать над созданием любительских парусных судов многим приходится без квалифицированной консультации.

Проектирование парусника, да еще такого, который в межсезонье придется держать в городской квартире, заключает в себе целый ряд проблем. Ведь судно должно быть разборным, легким, при хранении занимать как можно меньше места.

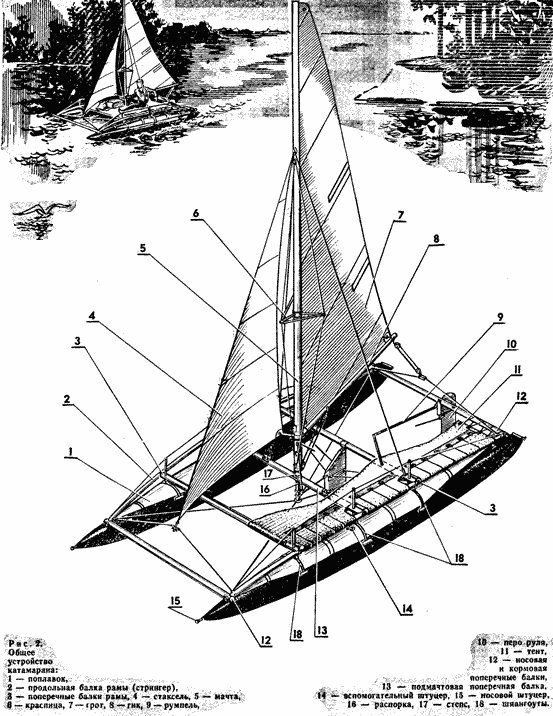

Взявшись за конструирование такого судна, мы рассмотрели немало вариантов компоновки, постарались тщательно взвесить достоинства и недостатки различных проектов. Выбрали схему катамарана с надувными поплавками и, надо сказать, не ошиблись. «Порыв» — так мы назвали свое детище — оправдал наши ожидания: он оказался быстроходным, компактным в разобранном виде и сравнительно простым в изготовлении. По характерному показателю — отношению собственной массы к площади парусов — «Порыв» превосходит лучшие из известных нам образцов любительских судов. Сравните: наиболее легкие парусники — байдарки и швертботы, оснащенные парусами площадью 7 м2, — имеют массу 70—80 кг, а наш катамаран при. парусности 13 м2 весит всего 60 кг. Его хорошая обитаемость позволяет совершать не только однодневные прогулки, но и длительные путешествия.

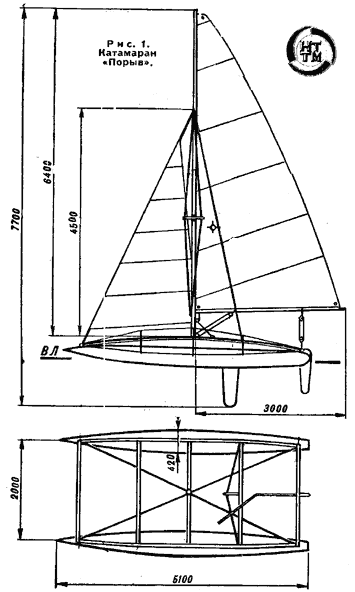

Выбирая габариты судна, мы исходили прежде всего из численности экипажа. По условиям безопасности плавания на борту должно быть не менее двух человек. Поскольку увеличение команды привело бы к значительному росту размеров, решено было строить катамаран двухместным. Его полезная грузоподъемность составила 240 кг, полное водоизмещение — 300 кг. Принимая трехкратный запас плавучести, мы получили расчетный объем поплавков 900 л. Жесткую раму для соединения поплавков собрали из лёгких дюралюминиевых труб Ø 40, 50, 60 и 70 мм. Применение телескопической укладки труб позволило свести размеры главной упаковки металлоконструкции катамарана до габаритов 2200 x 150 x 150 мм. Узлы крепления разрабатывались с использованием минимального количества крепежных деталей — это облегчило и ускорило сборку.

Особенность конструкции катамарана — оригинальные шпангоуты, позволяющие изменять профиль ватерлинии поплавка. На концах шпангоутов установлены крепления байонетного типа, благодаря им легко отсоединяется продольный стрингер-трос.

На «Порыве» поставлен один шверт, укрепленный на балке с помощью специального шарнира, обеспечивающего две степени свободы. Вертикальное положение шверта фиксируется двумя парами тросовых растяжек. Такое крепление исключает лишние балки и, следовательно, уменьшает вес. Кроме того, оно позволяет легко отводить шверт назад при движении на мелководье или при курсах фордевинд (когда шверт только тормозит судно), а также дает возможность в небольших пределах смещать центр бокового сопротивления (ЦБС).

Есть в конструкции катамарана и другие оригинальные решения. Пожалуй, наиболее ответственный элемент судна — это поплавки. Их изготовили из прорезиненной ткани типа БЦУ; пригодна и «серебрянка» или так называемая «мелиоративная» ткань. Чтобы обеспечить достаточную прочность, материал продублирован. Сделать это рекомендуем следующим образом. После того как оба куска ткани покрыты двумя слоями резинового клея и просушены, на один из них накладывается тонкая полихлорвиниловая пленка на 50— 100 мм шире, чем полоса ткани. Затем ткань пленкой наружу наматывается на легкую трубу Ø 50—100 мм. Получившийся рулон укладывается на край второго заранее подготовленного куска материала и с совмещением краев разматывается примерно на 500 мм. После этого рулон сворачивается вновь — таким образом, чтобы он катился по ткани без набегов и складок. Теперь, подвернув пленку внутрь, надо осторожно отделять ее, одновременно раскатывая и разглаживая второй кусок ткани. Если края полотен начнут расходиться, их постепенно совмещают. После завершения этой операции материал с усилием прокатывают бутылкой по всей поверхности.

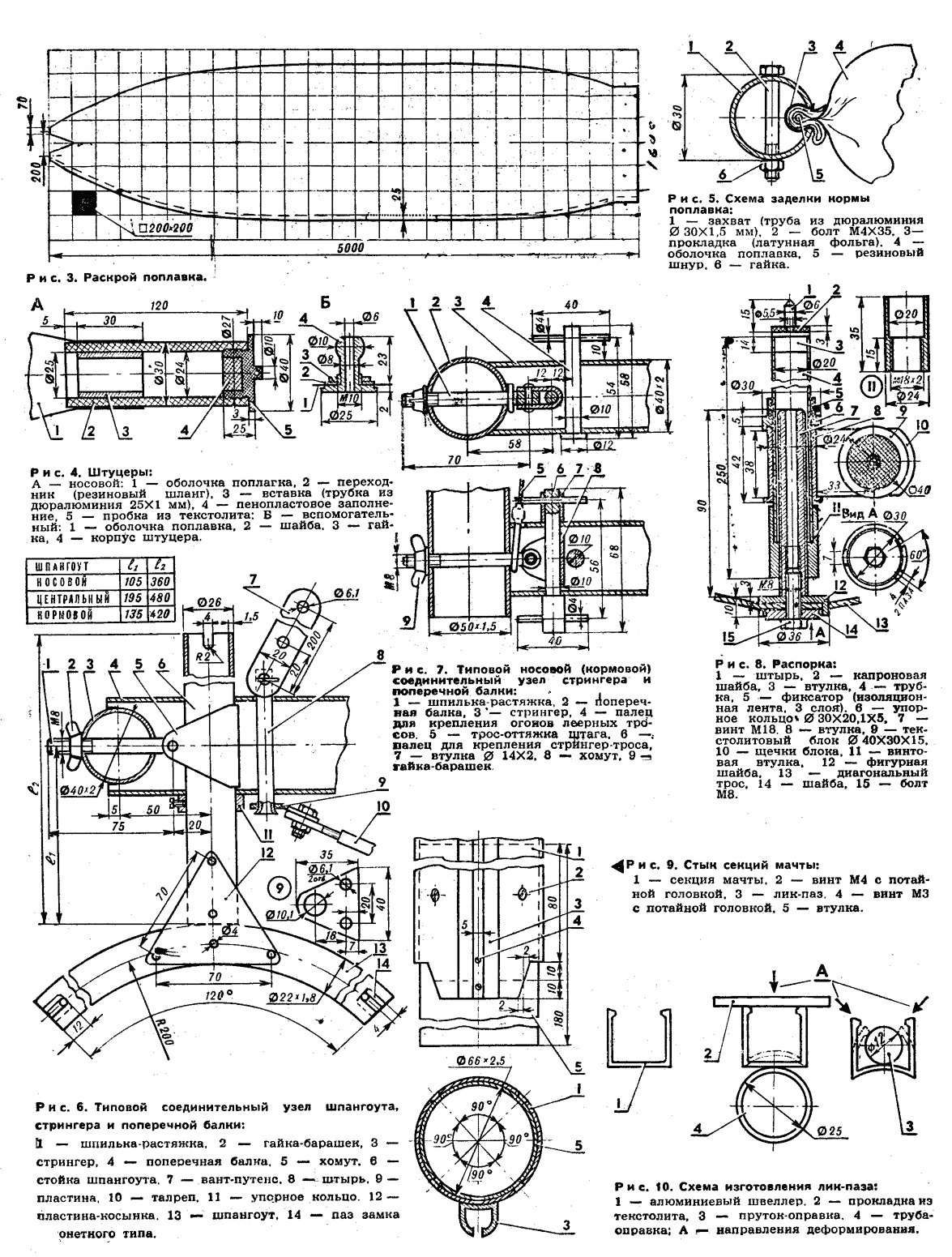

Поплавок имеет раскрой с одним продольным швом (рис. 3). Склеивать его начинают с середины. Для обеспечения герметичности место соединения изнутри и снаружи проклеивается полосой ткани шириной 30 мм: сам же шов должин иметь ширину ~25 мм.

Надувают поплавок через носовой штуцер большого диаметра — отрезок резинового шланга с внутренним Ø 24 мм, плотно вставленный в тонкостенную дюралюминиевую трубку (рис. 4а). Резиновый шланг закупоривается выточенной из текстолита пробкой, заполненной пенопластом. Вспомогательный штуцер (рис. 4б) в средней части поплавка служит для подкачки на плаву.

Заделка кормы поплавка (рис. 5) позволяет при необходимости быстро вскрыть его, вывернуть наизнанку и отремонтировать. Делается она так: кормовая часть поплавка складывается вчетверо, перегибается вокруг резинового шнура Ø 3—5 мм и вставляется внутрь разрезанной вдоль дюралюминиевой трубы. Чтобы сложенный материал легко и без повреждений входил а прорезь трубки, его огибают латунной фольгой. Трубка зажимается с помощью сквозных болтов М4.

Ушки под шпангоут приклеиваются к поплавкам после того, как те будут надуты. (Последнюю операцию в домашних условиях целесообразно выполнить с помощью пылесоса.).

Сами ушки образуются из сложенной вдвое и проклеенной ткани размером 80x25 мм. В местах их приклейки оболочка усиливается прямоугольной заплатой размером 40х60 мм.

Рама катамарана представляет собой набор дюралюминиевых труб. На каждый стрингер пойдут по две трубы размером 2200x40x2,5 мм, а на место стыковки надевается муфта — отрезок трубы 180x44x2 мм, — которая фиксируется двумя винтами М4 с потайными головками. Кормовая часть стрингера свободно входит в муфту при сборке, а его оконечности фрезеруются под охват поперечных балок.

Четыре поперечные балки изготавливаются из труб 50х1,5 мм, а одна — подмачтовая — из трубы 70 X 2 мм. С торцов они отфрезерованы таким образом, что охватывают немного более половины диаметра балки-стрингера. На расстоянии 55 мм от концов средних поперечных балок в одной плоскости диаметрально просверливаются сквозные отверстия Ø 26,5 мм, в которые вставляются стойки шпангоутов (см. рисунок 6). Сам шпангоут представляет собой отрезок трубы, изогнутой по диаметру поплавка и скрепленной со стойкой треугольной пластиной-косынкой из дюралюминия толщиной 1 мм на пяти заклепках. На стойку сначала надевается упорное кольцо с двумя резьбовыми отверстиями М4 для фиксации высоты крепления рамы относительно шпангоута, а затем одновременно поперечная балка и хомут с закрепленной на нем шпилькой-растяжкой М8. Эта шпилька вставляется в сквозное диаметральное отверстие стрингера и затягивается гайкой-барашком. На торцах шпангоута выполняются проточки — замки байонетного типа под стрингер-тросы, а в верхней части стойки — прорезь шириной 4 мм, для укладки несущего леера поплавка.

В оконечностях судна имеются однотипные узлы крепления стрингера и поперечной балки (рис. 7). Принцип их устройства аналогичен только что рассмотренному, добавлены только пальцы для закрепления стрингер-тросов и огонов леерных и диагональных тросов.

Чтобы центральная балка не прогнулась под давлением мачты, поставлена специальная распорка, поддерживающая балку с помощью двух диагональных тросов-растяжек. Ее конструкция показана на рисунке 8. Распорка состоит из десяти деталей, основной из которых является дюралюминиевая трубка размером 240х20х1 мм. В верхнюю ее часть запрессована втулка со штырем — на него надевается капроновая шайба, обеспечивающая скольжение при вращении стойки. На нижнюю часть трубки напрессована резьбовая втулка M 18. В нее вворачивается полый винт М18, вытачиваемый из дюралюминия и имеющий резьбовое отверстие М8 под крепежный болт. На распорку надевается нержавеющая втулка с прикрепленным к ней блоком из текстолита; она может свободно вращаться вокруг распорки, но ограничена от продольного перемещения с одной стороны торцом резьбовой втулки, а с другой — упорным кольцом. Через блок проходит синтетический трос (шверт-таль), с его помощью шверт устанавливается в вертикальное положение.

Палубу заменяет тент из синтетической ткани размером 2100х2100 мм, натягиваемый по обе стороны от центральной поперечной балки.

Мачта катамарана состоит из трех секций длиной по 2200 мм — дюралюминиевых труб 70х2 мм. Секции стыкуются с помощью запрессованных внутрь втулок, а чтобы исключить ик вращение 'относительно друг друга, в торцах сопрягаемых частей сделаны уступы, обеспечивающие точную стыковку трубки соответственно секциям лик-пазов (рис. 9). Лик-паз сделан из П-образного алюминиевого швеллера размером 20 Х 20 мм, применяемого для крепления оконных стекол. Он имеет внутренний уступ с обеих сторон, что исключает закусывание лик-троса. Технология изготовления лик-паза понятна из рисунка 10.

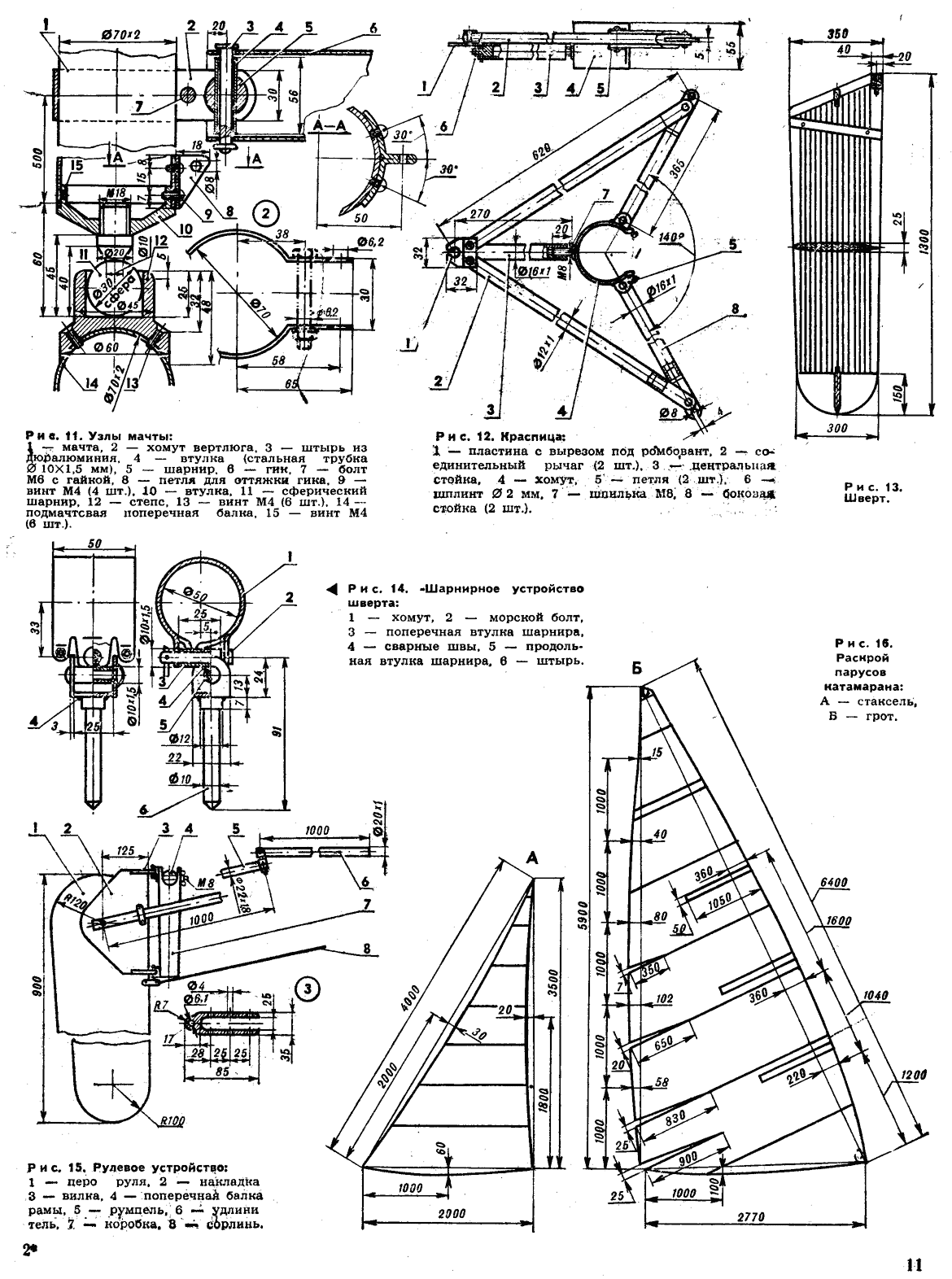

Конструкция нижнего конца мачты (шпора) показана на рисунке 11. Она включает дюралюминиевую втулку, плотно запрессованную в торец мачтовой трубы и зафиксированную четырьмя винтами М4. Во втулку ввинчивается шаровой опорный палец Ø 30 мм. При установке мачты палец упирается в подпятник (степс) из капролона, укрепленный на центральной поперечной балке шестью винтами М4.

На расстоянии 500 мм от шпора к мачте крепится вертлюг — хомут из нержавеющей стали толщиной 1,5 мм, охватывающий мачту и удерживающийся стяжным болтом М6. Такая конструкция позволяет устанавливать вертлюг на требуемой высоте. Штырь вертлюга делается из дюралюминия и запрессовывается в трубку из нержавеющей стали 10х1,5 мм (см. рисунок 11).

На топе мачты диаметрально устанавливаются два небольших блока, через них пропускается стальной трос (грота-фал).

Для увеличения жесткости мачты применяется краспица с тремя ромбовантами (рис. 12). Ее основной элемент — хомут Ø 70 мм из пружинной листовой стали толщиной 2 мм, к которому приварены две петли и шпилька М8. Кроме того, в краспицу входят три стойки с двумя соединительными рычагами. Центральная стойка навинчивается на приваренную к хомуту шпильку; все остальные соединения рычагов и стоек — шарнирные. На наконечниках боковых стоек имеются вырезы под тросы ромбовант. Все перечисленные детали дюралюминиевые. В целом конструкция краспицы не имеет непосредственных болтовых соединений с мачтой, а закрепляется за счет перемещения центральной стойки, обжимающей хомут. Это дает возможность обеспечить различный профиль прогиба мачты, необходимый для правильной настройки основного паруса (грота).

Ромбованты изготовлены из оцинкованных стальных тросов Ø 2 мм. На их концах делаются огоны, соединенные такелажными скобами. При установке ромбовант такелажные скобы крепятся к мачте с помощью специальных крючков. Прогиб мачты регулируется изменением длины ромбовант, что возможно благодаря установленным внизу винтовым талрепам.

В качестве вант и штага применяется оцинкованный стальной трос Ø 3 мм. Заделку троса выполнили с помощью отожженной медной трубки длиной 20 мм — насадили ее на трос и выгнули молотком в оправке.

Гик собран из дюралюминиевых труб длиной 2200 и 900 мм. Длинная труба имеет Ø 60х1 мм, а короткая 63х1,5 мм. В месте соединения обе секции скреплены болтами.

Шверт (рис. 13) выполнен из набора деревянных реек сечением 20х25 мм, склеенных между собой и обработанных по профилю в соответствии с рисунком. Деревянный набор шверта сверху покрыт одинарным слоем стеклоткани. Установка с помощью шарнирного устройства (рис. 14), состоящего из хомута, штыря с цапфой и непосредственно шарнира. Хомут выгнут из полоски листовой нержавеющей стали толщиной 2 мм. Шарнир образуют два сваренных перпендикулярно отрезка трубки из нержавеющей стали. Из того же металла — штырь устройства, место его входа в тело шверта укрепляется оковкой из дюралюминия. Хомут охватывает швертовую балку, а вертикальное положение обеспечивается двумя парами тросов, соединенных с поперечными балками через талрепы. С помощью последних задние растяжки выбираются втугую, а передние устанавливаются относительно свободно, чтобы при движении набегающий поток выбирал слабину одного из тросов и тем самым создавал угол атаки, компенсирующий дрейф катамарана.

Рулевое устройство (рис. 15) состоит из рулевой коробки, пера и румпеля. Перо руля выпиливается из фанеры толщиной 20 мм и имеет профиль, аналогичный профилю шверта (NACA 0006). Снаружи оно оклеивается одним слоем стеклоткани на основе эпоксидного клея. Румпель — из дюралюминиевой трубы Ø 22 мм, удлинитель румпеля — тонкостенная труба из такого же материала Ø 20 и длиной 1000 мм.

Раскрой парусов катамарана показан на рисунке 16. О технологии их изготовления, а также о проводке стоячего и бегучего такелажа можно прочитать в книгах Д.А.Курбатова «15 проектов судов для любительской постройки» (Л: «Судостроение», 1985) и В.М.Борисова «Парус на лодке» (Л: «Судостроение», 1985).

Разобранный катамаран укладывается в три упаковки. В одну из них — мешок длиной 2300 мм — помещаются все трубы, рамы и мачты. Сюда же убирают латы паруса, шверт и перо руля. Вторая упаковка предназначается для поплавков и шпангоутов, третья — для парусов.

Сборка катамарана начинается с монтажа рамы, после чего натягивается тент, раскладываются поплавки, и в их ушки продеваются стрингер-тросы. Затем раму переворачивают шпангоутами кверху, а поплавки укладывают, вдоль стрингеров на шпангоуты. Стрингер-тросы прикрепляются к оконечностям продольных балок, в средней части заводятся в байонетные пазы, и лишь после этого надуваются поплавки. Устанавливаются подмачтовая распорка, шверт, система рулевого управления и, наконец, мачта. Для выполнения последней операции катамаран заваливают на один поплавок, и шарообразная опора мачты вставляется в степс подмачтовой балки. Завершает сборку судна монтаж такелажа и установка парусов. В целом разборка катамарана занимает один час, а сборка — полтора.
