Расчет на потерю устойчивости трубы при осевом сжатии

Введите данные:


(десятичный разделитель - только точка!)

Диаметр трубы наружный

мм

Толщина стенки

мм

Длина сжатого участка

мм

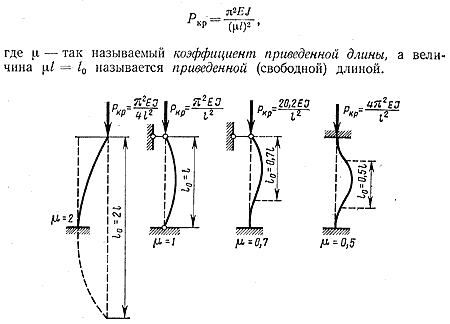

Коэфициент приведенной длины

Материал

Результаты расчёта:

Масса трубы

кг

Максимальная сжимающая нагрузка
до потери устойчивости

кгс

Напряжение в трубе под действием критической силы

кгс/мм2

Материал может выдержать

кГ/мм2

Для металлов в качестве напряжения, которое может выдержать материал, указан предел текучести.

Труба согнется, но скорее всего еще не сломается. А вот стекло- и углепластик сломаются.

Доверять расчету нельзя! Рассматривайте его как сугубо ориентировочный, особенно для "деревянной трубы".

Всегда учитывайте коэффициент запаса прочности.

Если труба б/у или есть концентраторы напряжений (отверстия, обжатия, втулки, сварка и т.п.),
разрушение может произойти при нагрузке в разы меньшей, чем можно ожидать!
Свойства стекло- и углепластика к тому же сильно зависят от свойств волокна и технологии изготовления.

Если напряжение, возникающее в трубе под действие критической силы больше чем 0.8 предела текучести используемого материала, то расчитанная критическая сила может оказаться завышенной.
